Ersatzteile für Philips/Schuco ABC Serie

Allgemeine Beschreibung

In dieser Rubrik finden Sie alle möglichen Ersatzteile für die Philips/Schuco ABC Serie, die Sie nach belieben zusammenstellen können, um Ihre unvollständigen Baukästen wieder zu komplettieren.

Angefangen von losen Einzelbauteilen, wie Widerständen, Kondensatoren, Dioden, Transistoren, sind hier fast alle Standardplatinen aus der gesamten ABC Serie zu bekommen.

Bei Interesse Mailen Sie eine entsprechende Aufstellung der benötigten Komponenten und Werte mit original Philips Bestellunmmern.

Bereits erhältlich sind folgende Komponenten und Baugruppen.



1004/2504 Widerstände

Metallschicht Widerstände 0,25Watt von 1-10MOhm,
Toleranz 1% (Menge und Werte nach Anforderung):

Bitte hier klicken für Großdarstellung

1005 Folien-Kondensatoren

Folien-/Vielschicht-Kondensatoren von 1-470nF,
Toleranz 10-20% (Menge und Werte nach Anforderung):

Bitte hier klicken für Großdarstellung

1006 Elektrolyt-Kondensatoren

Axiale Elektrolyt-Kondensatoren von 0,1-4700uF,
Toleranz 20% (Menge und Werte nach Anforderung):

Bitte hier klicken für Großdarstellung

1007 Keramischer-Kondensatoren

Keramische Scheiben-Kondensatoren von 1-10000pF,
Toleranz 10-20% (Menge und Werte nach Anforderung):

Bitte hier klicken für Großdarstellung

1010 LDR - 2558/2731 NTC

Verschiedene Typen an Licht-, Tempetatur- und Spannungs- abhängigen Widerständen (Menge und Werte nach Anforderung):

Bitte hier klicken für Großdarstellung

1125/2724 Diode - 2516/2517 Z-Diode

Universaldioden z.B. 1N4148, 1N4007 und Z-Dioden ZPD x.xV, ZD x.xV (Menge und Werte nach Anforderung):

Bitte hier klicken für Großdarstellung

Transistoren NPN, PNP, FET und Thyristoren

Verschiedene Standardtypen z.B. BC548, BC 558, BF245, C106D zum Austausch von Defektteilen auf Platinen
(Menge und Werte nach Anforderung):

Bitte hier klicken für Großdarstellung

Um Iher defekten Baugruppen wieder in Stand zu setzen, können selbstverständlich auch alle weiteren benötigten ICs (z.B. CD4001, CD4011, CDNE555), LEDs und andere Komponenten geordert werden. Bitte einfach anfragen.



2547 LED mit Vorwiderstand

Platine 40*10mm bestückt mit einer LED 5mm (wahlweise rot, grün, Gelb) und Vorwiderstand 560 Ohm:

Bitte hier klicken für Großdarstellung

2547 Infrarot Fotodiode / 2556 Infrarot LED

Eine Platine 40*10mm bestückt mit einer Infrarot Fotodiode BPW82, sowie eine Platine 40*10mm bestückt mit einer Infrarot LED 5mm (LD271/LD274) und Vorwiderstand 100 Ohm:

Bitte hier klicken für Großdarstellung

2602 Kapazitätsdiode

Platine 40*10mm bestückt mit einer Kapazitätsdiode BB205/405 (andere Kapazitätswerte auf Anfrage):
Bitte hier klicken für Großdarstellung

2546 NPN Transistor

Platine 25*25mm bestückt mit Transistor BC548C:

Bitte hier klicken für Großdarstellung

2555 Integrierter Schaltkreis

Platine 40*40mm bestückt mit Operationsverstärker TBA820 und drei Kondensatoren und einem Widerstand:

Bitte hier klicken für Großdarstellung

2601 FET Transistor

Platine 25*25mm bestückt mit NFET Transistor BC245A:

Bitte hier klicken für Großdarstellung

2600 FET Operationsverstärker

Platine 40*40mm bestückt mit FET-Operationsverstärker TL081CP:

Bitte hier klicken für Großdarstellung



2572 Eingabe Einheit

Platine 40*40mm bestückt mit 2*Umschalter und 2*Status LED 5mm grün/gelb:

Bitte hier klicken für Großdarstellung

2573 AND-NAND-Baustein

Platine 40*40mm bestückt mit CD4011, Umschalter AND/NAND und Status LED 5mm grün:

Bitte hier klicken für Großdarstellung

2574 OR-NOR-Baustein

Platine 40*40mm bestückt mit CD4001, Umschalter OR/NOR und Status LED 5mm rot:

Bitte hier klicken für Großdarstellung

2575 Multivibrator Baustein

Platine 40*40mm bestückt mit NE555 und Umschalter Astabil/Monostabil:

Bitte hier klicken für Großdarstellung

2576 Anzeige Modul

Platine 55*55mm bestückt mit 2*CD4026 und 2*7Segment Anzeige 10mm:

Bitte hier klicken für Großdarstellung

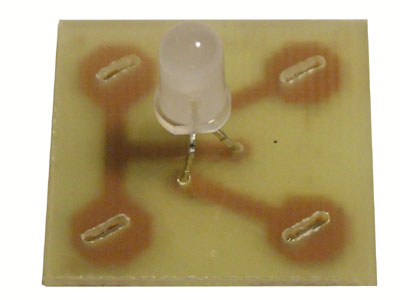

2638 Duo-LED

Platine 25*25mm bestückt mit Duo-LED 5mm R/G:

Bitte hier klicken für Großdarstellung

2639 Thyistor

Platine 25*25mm bestückt mit Thyristor C106D:

Bitte hier klicken für Großdarstellung

2640 PNP Transistor

Platine 25*25mm bestückt mit Transistor BC558C:

Bitte hier klicken für Großdarstellung



Aufsteckkabel für Platinenmodule

Robuste, geschirmte Litze mit 1,0mm Steckanschluss an einem Leitungsende und 0,5mm Stiftkontakt am anderen Ende zum Anschluss an eine Federklemme:

Bitte hier klicken für Großdarstellung

Verbindungskabel für Federklemmen

Robuste, geschirmte Litze mit 0,5mm Stiftkontakten an beiden Leitungsenden, zum Anschluss zwischen zwei Federklemmen:

Bitte hier klicken für Großdarstellung


Darüber hinaus werden derzeit einige der weiteren Sonderplatinen neu designed und mit aktuellen Bauteilen bestückt. Schauen Sie daher ruhig öfter mal in dieser Rubrik nach neuen Teilen.

Lieferumfang

Standard Bauteile werden lose in gewünschter Stückzahl geliefert.

Die Platinen Module sind fertig bestückt und getestet. Das Platinenlayout kann vom Original abweichen, jedoch sind die Anschlüsse identisch ausgeführt und damit kompatibel zu den Verdrahtungsplänen.

Supportmaterial / FAQs / Problembehebung

Bauteilübersicht ABC Serie: Parts-ABC.xls
