1050-PC Interface

Allgemeine Beschreibung

Das 1050-PC Interface erlaubt es eine Atari 1050 Floppystation mit einem PC zu verbinden. Dieser kann, mit entsprechender Software, eingelegte Atari Disketten direkt in ein Image auf der Festplatte sichern bzw. anhand eines Images eine neue Atari Diskette schreiben.

Zusätzlich kann das Interface mit einem Schaltersatz ausgestattet sein, der folgende Funktionen umfasst:

  • RESET-Schalter, der es erlaubt die Floppy nach Hängern neu zu starten (resettet auch einige Floppy-Speeder).
  • ID-Schalter nach außen geführt zur schnellen Umschaltung zwischen den Laufwerkskennungen D1-D3.
  • Schreibschutzschalter, mit dem man ein versehentliches Überschreiben der Disketten verhindern oder die Rückseite der Disk ohne eine Lochung beschreiben kann.

Alle Versionen verfügen über einen RTS/DTR Schalter, der eine Kompatibilität zu allen gängigen Software- produkten wie SIO-2-PC, Prosystem, etc. ermöglicht.

Das 1050-PC Interface ist sowohl in einer kompakten internen Version (Abb. oben - auch für andere Laufwerke als das 1050er), der internen Version mit Schaltersatz (Abb. Mitte), die beide vollständig in das Floppylaufwerk integriert werden können und in einer externen Version (Abb. unten), die keine Modifikationen am Floppygehäuse benötigt, erhältlich.

Lieferumfang / Zubehör

Zu dem 1050-PC Interface wird eine PC-CDROM mit einer entsprechenden Software- sammlung aus dem Atari Freeware und Shareware Umfeld (englischsprachige Versionen) ausgeliefert. Diese beinhaltet PC-Programme für Windows und DOS, die eine Kommunikation über eine serielle Schnittstelle ermöglichen, Disketten-Images erstellen, verwalten und konvertieren, sowie diverse Atari-Emulatoren.
(Support und ggf. neue Versionen der Programme erhalten Sie bei den entsprechenden Herstellern)

Eine Einbauanleitung mit Schritt-für-Schritt Anweisungen, sowie Bohrschablone und das benötigte Einbaumaterial sind dem Interface beigelegt (siehe auch Supportmaterial).

Passende 9polige 1:1 BU/BU-Kabel zur Verbindung mit einer seriellen PC-Schnittstelle in verschiedenen Längen bzw. Adapter für 25polige PC-Schnittstellen sind in der Zubehör Rubrik erhältlich.

Supportmaterial / FAQs / Problembehebung

Einbauanleitung: 1050-PC.pdf

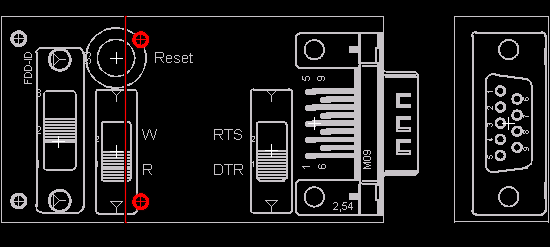

Bohrschablone: 1050-PC.bmp

  • ACHTUNG: Trennen Sie vor der Verwendung des Interfaces eine noch bestehende Verbindung zu einem angeschlossenen ATARI-Computer. Das Interface wird über die serielle Schnittstelle des PC versorgt und ein ggf. angeschlossener ATARI Computer könnte zu einer Überlastung dieser führen. Beschädigungen am 1050-PC Interface bzw. der PC Schnittstelle könnten die Folgen sein (Dies trifft auch für Interfaces andere Hersteller zu, da das Schaltungsprinzip identisch ist).
  • Achten Sie beim Verbinden mit dem PC darauf, dass Sie nicht versehentlich ein Nullmodem Kabel verwenden. Es wird ein 1:1 Kabel zur Kommunikation benötigt.
  • Sollte eine Kommunikation über den in der Software eingestellten COM-Port nicht möglich sein, versuchen Sie die andere RTS/DTR Schalterstellung.
  • Wenn Sie einen PC mit eingebautem 1050-PC Interface verbinden, dürfen Sie weitere Floppystationen über die normale SIO-Schnittstelle angeschlossen haben.
  • Bei den Interfaces mit mit Schaltersatz prüfen Sie bei nicht funktionierendem R/W-Schalter ob interne Steckverbinder auf dem richtigen PIN aufgesteckt wurde. Bei falscher Reihenfolge des Laufwerks ID -Schalters löten Sie die beiden ID-Leitungen um (siehe auch Einbauanleitung).
  • Achten Sie beim Einbau in das Floppygehäuse genau auf den Abstand zum Gehäuseende (Steckanschluss des Interfaces schießt mit der Außenkante ab), damit eine einwandfreie Befestigung möglich ist.
  • Das Programm Prosystem erstellt auch Kopien von den meisten geschützen Programmdisketten. Allerdings können diese nur über APE+ bereitgestellt und nicht direkt wieder auf eine Diskette geschrieben werden.
