Allgemeine Beschreibung Die Zusatztasten Erweiterungsplatine ergänzt einen Atari 600XL, 800XL/XE und 130XE Computer mit den beim 1200XL bereits vorhandenen Funktionstasten F1 bis F4. Neben dem Einbau der Platine sind keine weiteren Modifikationen an BIOS oder Betriebssystem nötig, da alle Zusatzfunktionen bereits in den bestehenden OS-ROMs der XL-XE Systeme implementiert sind. Durch die großen Schaltflächen, der mit einem fühlbaren Druckpunkt ausgestatteten Printtaster, können diese direkt in entsprechend angefertigten Aussparungen gedrückt werden. Neben der Zeilenanordnung sind alternativ ein Cursorblock Layout und ein 2*2 Würfel erhältlich |
    |
Darüber hinaus sind alle Bauformen in einer Version mit RAFI-Printtastern verfügbar, in die Stößelaufsätze aus Kunststoff in verschiedenen Größen und Abständen eingesetzt werden können (siehe RAFI Zubehörkatalog für Racon 12 h Serie). |
Folgende Funktionen werden durch die Tasten bzw. Kombinationen bereitgestellt: | |||
Taste | Einzelfunktion | mit SHIFT | mit CONTROL |
F1 | Cursor hoch | Cursor erste Zeile | Tastatur sperren/entsperren |
F2 | Cursor runter | Cursor letzte Zeile | Bildschirm aus (entlastet CPU) |
F3 | Cursor links | Cursor Zeilenanfang | Cursorklick ein/aus |
F4 | Cursor rechts | Cursor Zeilenende | Grafik-/internationaler Zeichensatz |
|
Lieferumfang / Zubehör Zu der Zusatztastenplatine wird eine Einbauanleitung mit Schritt-für-Schritt Anweisungen und Bohrschablone geliefert. Das benötigte Einbaumaterial wie Schrauben, Muttern, Anstandhalter, etc. ist ebenso beigelegt (siehe auch Supportmaterial). |
|

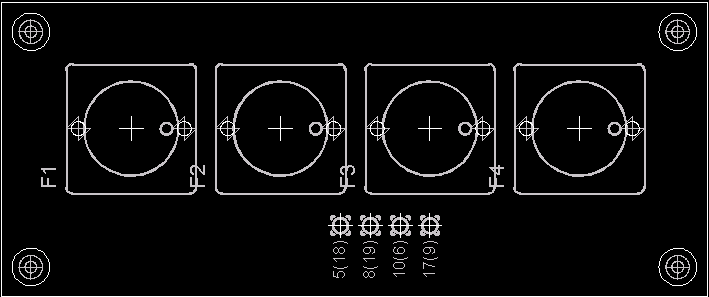

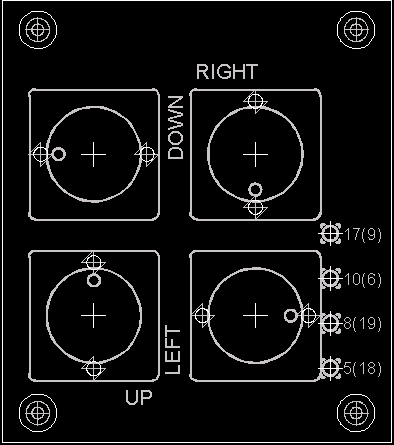

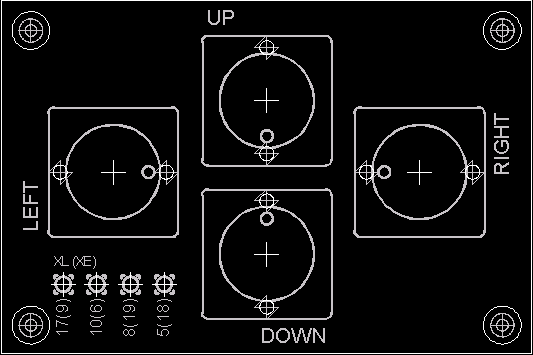

Supportmaterial / FAQs / Problembehebung Einbauanleitung: ZTasten.pdf Bohrschablone: ZTAST-C.bmp ZTAST-Q.bmp ZTAST-Z.bmp je nach Layout
|
